概要
●カテーテル式圧力測定計などの圧力を測定し、周波数特性を解析するシステムです。
●または圧力ジェネレータを用いて、ばねで弾く程度の簡易な装置（フラッシュ装置のプ
ルタブなど）で矩形状の圧力を加え、入力端と出力端の圧力を測定し、その圧力電圧を
ADコンバータを介してパソコンに取り込みます。
●取り込んだ入出力波形から伝達関数を計算し、振幅と位相をグラフ表示します。
●ダンピング係数と固有振動数も計算し表示します。
●グラフは別ファイルとして保存でき、グラフ表示機能を使用して後で再表示したり、他の
ソフトで取り込んで加工することができます。
●本システムはWindows 2000/XP上で稼動します。
●ADコンバータはPCカード型の下記製品のみサポートしています。
RATOC(ラトックシステム株式会社)製 REX-5054B
従いまして、本システムを使用して計測するためには、カードスロットを持っているパソ
コンが必要となります。
基本機能
測定モード
カテーテル式圧力測定計などの電圧をADコンバータを介してパソコンに取り込みます。
取り込んだデータは画面に同時表示し、ハードディスクに格納することもできます。
取り込んだ入出力波形から伝達関数を計算し、振幅と位相をグラフ表示します。
解析モード
ハードディスクに格納してあるデータファイルを読み込んで、解析します。
読み込んだ入出力波形から伝達関数を計算し、振幅と位相をグラフ表示します。
グラフは EFM 形式の画像ファイルとしてハードディスクに格納できます。
マルチスクリーン機能
６個の振幅や位相を別々にグラフ表示します。
測定中に、前のデータと比較する場合に便利です。
スーパーインポーズ機能
６個の振幅や位相を同じグラフ表示することができます。
振幅と位相の比較を行なう場合に便利です。
TFMの画面例

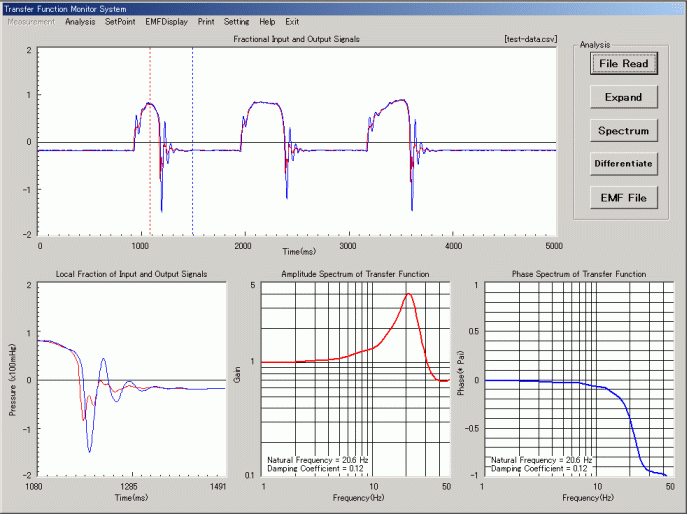

全体画面例

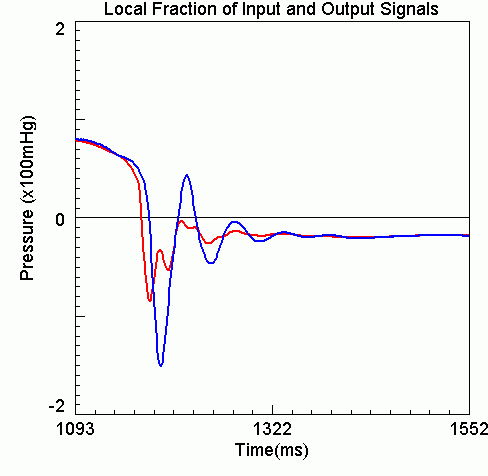

解析範囲グラフ画面例

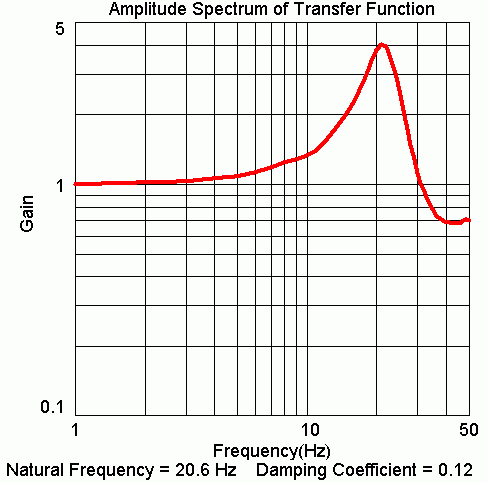

振幅グラフ画面例

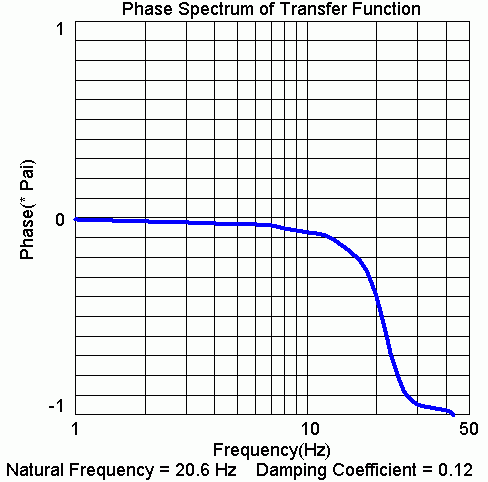

位相グラフ画面例

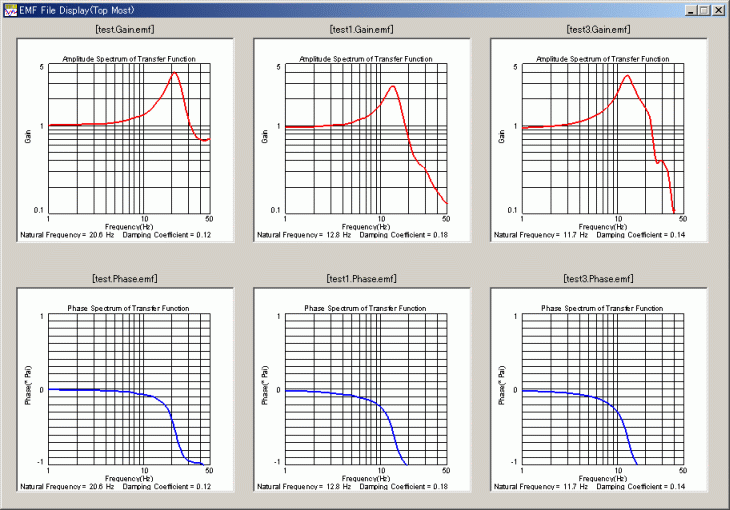

マルチスクリーン画面例

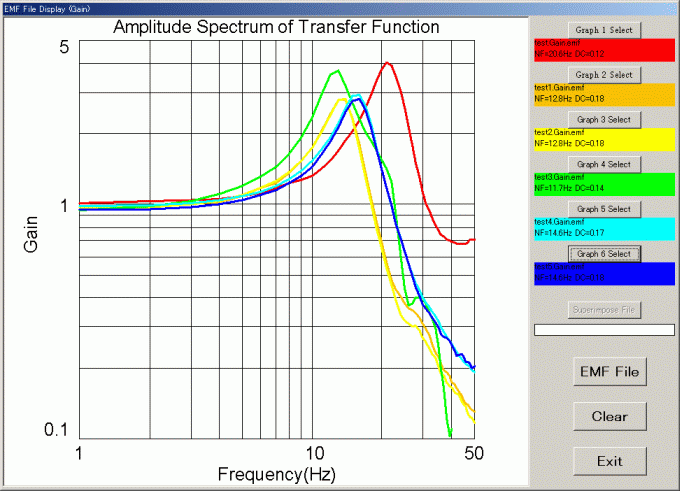

振幅のスーパーインポーズ画面例

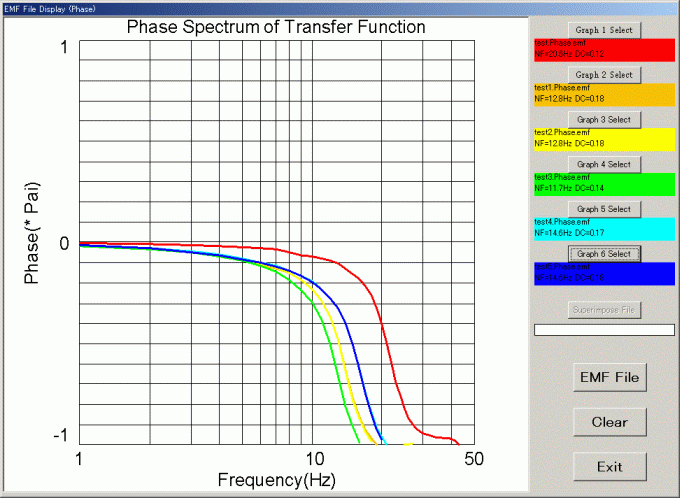

位相のスーパーインポーズ画面例
|
